Lumír - DIY solární lampička na čtení
Úvod
- Napadlo mě sestrojit lampičku nezávislou na dodavateli energie
- Tento nápad jsem jako jeden z mála zrealizoval
- Zde vám popíšu, jak
- Vyjde zhruba na tři sta korun
- Na solární panel této lampičky musí dopadat světlo, aby později mohla sama svítit
- Ukládá si totiž přebytečnou energii do baterií, a poté ji z nich vydává a svítí
- Baterie se hodí jednou za měsíc nabít
Materiál
- Ledky s integrovaným proudovým regulátorem: 7x bílá, 1x žlutá, 1x červená
- Solární panel na šest voltů
- 4x AA nabíjecí Ni-mh baterie a držák na ně
- Posuvný spínač
- Zvonkové dráty :-)
- Krabička kancelářských sponek (aby Lumír nepadal)
- Kartony přetřené na bílo z obou stran
- Lepidlo Herkules a průhledná lepicí páska
Nářadí
- Pájka, cín, kalafuna
- Nůž na odizolování drátu
- Lihová fixa (na nápis LUMÍR a 1 a 0 u spínače)
Krok 1: Sestavení samotné horní části lampičky
- Na karton 24cm×10,5cm připevníme diody a následně přiletujeme na místech,kde se kříží drát s pacičkou ledky(viz obrázky níže)
- Červený drát udělejte DELŠÍ než mám na obrázcích, asi tak tři čtvrtě metru

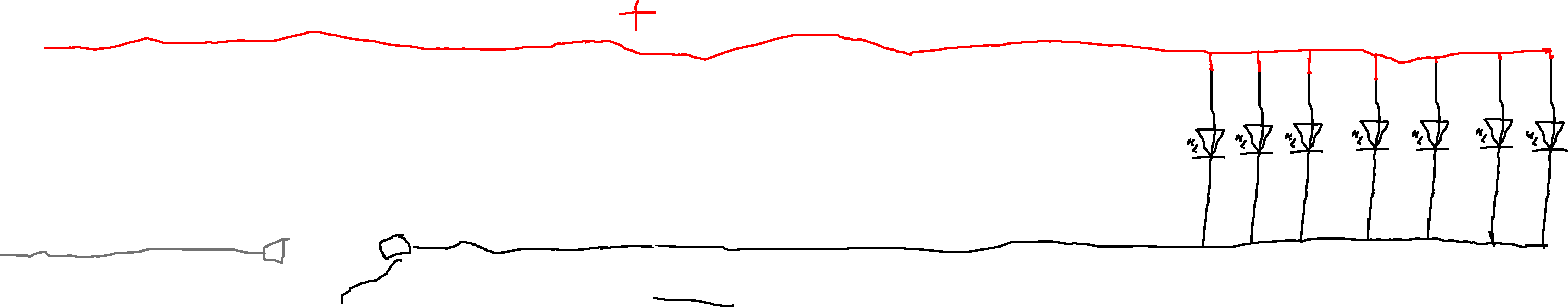

- Schéma zapojení horní části lampičky:
Krok 2: Sestavení tubusu
- SPODNÍ část tubusu je ta DÁLE od horní části lampičky
- Karton zohybáme tak, aby vznikl kvádr (přesněji pravidelný čtyřboký hranol) s otevřenými čtvercovými částmi a upevníme izolepou.(Tato část se jmenuje tubus!)
- Na prostřední kontakt spínače naletujeme drát, jenž naletujeme na černý drát horní části lampičky
- Na zadní část tubusu přilepíme balení sponek
- Na libovolný krajní kontakt spínače naletujeme šedý drát, asi půl metru
- Spínač zasadíme do spodní části tubusu
- Červený i šedý drát protáneme koncem tubusu
- Herkulem nalepíme tubus k horní části a pojistíme izolepou

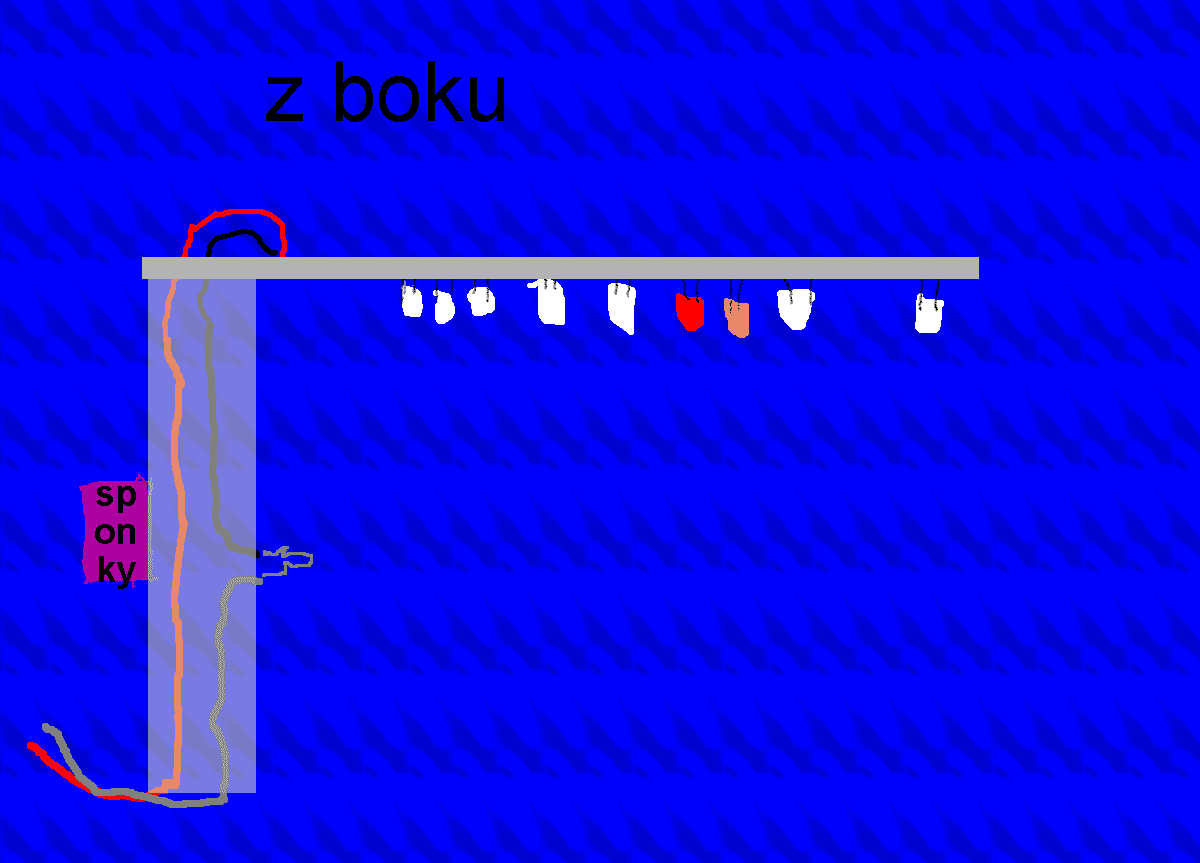

- Schéma zapojení (není v měřítku):

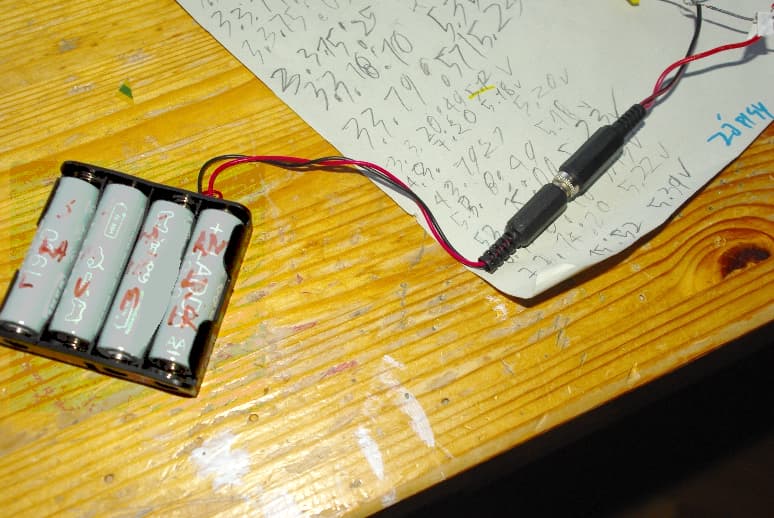

Krok 3: Baterie a solární panel
- Na solární panel naletujeme půlmetrové dráty:oranžový na plus a bílý na minus

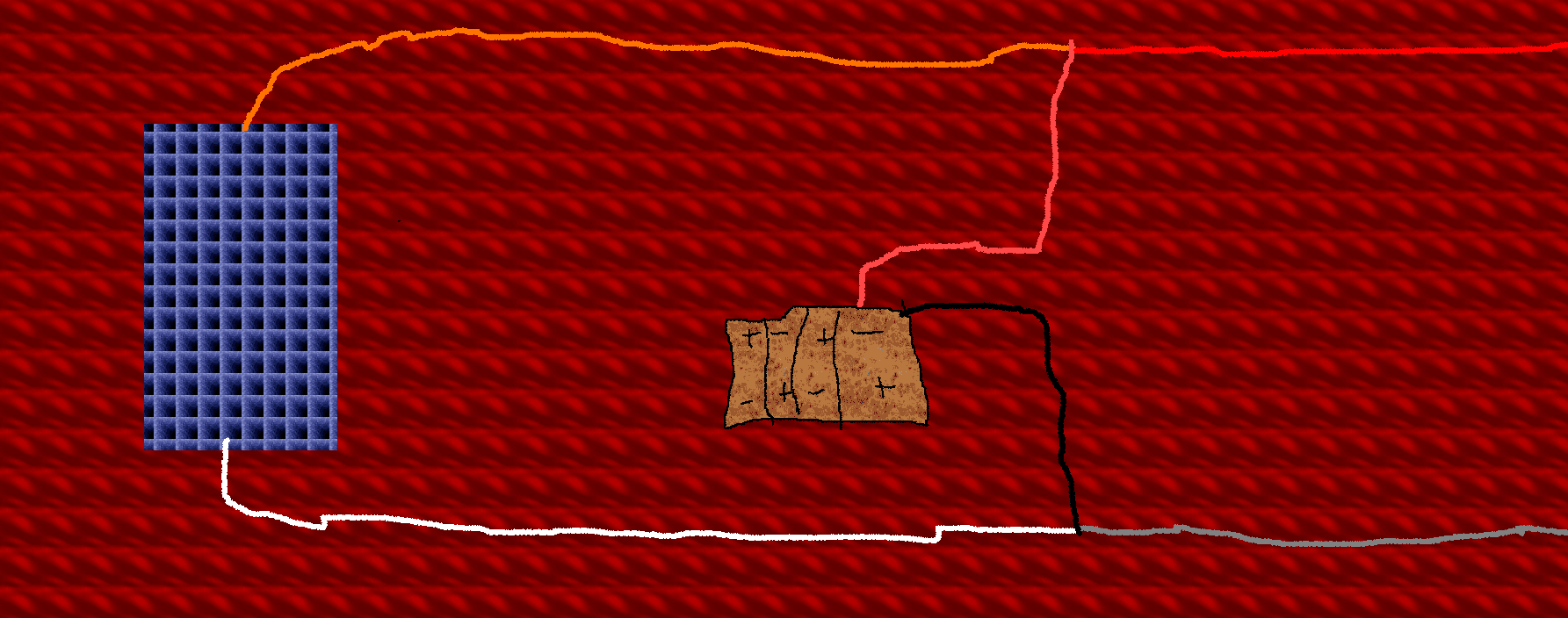

- Přiletujeme baterie a solární panel podle nákresu a schématu:
Krok 4: Závěr
- Lampičku popíšeme dle obrázků v části Výsledek

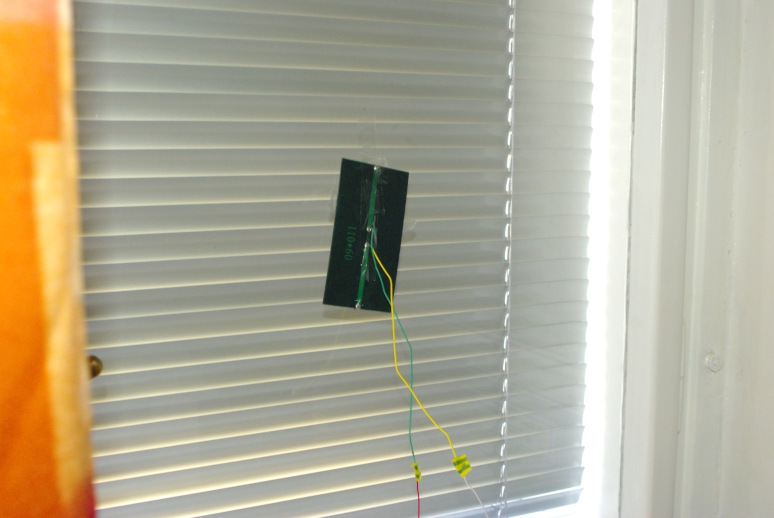

- Solární panel nalepíme izolepou do okna
- Pokud Lumíra sestavíte, napište mi, prosím, e-mail (viz kontakt níže) a třeba mi ho i vyfoťte. Mockrát děkuji.

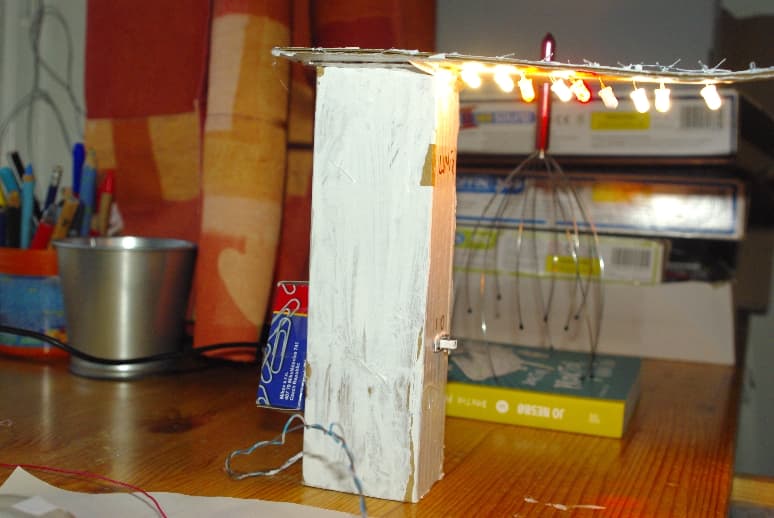

Výsledek
